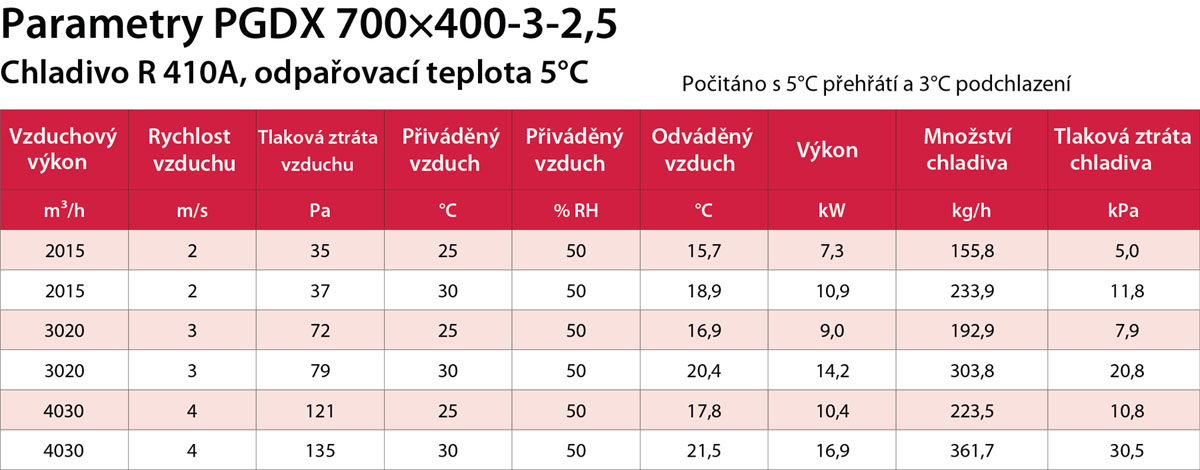

PGDX 700x400-3-2,5 výkon
PGDX DE instalace

PGDX 700x400-3-2,5

Chladič přímý výparník - potrubní
  • Stejný model pro levostrannou nebo pravostrannou instalaci (otočit výměník)
  • Nerezová ocel na odkapávání kondenzátu
  • Eliminátorem kapek může být vybaven nezávisle na směru proudění vzduchu
  • Snadno vyjímatelná odkapávací miska pro zjednodušení čištění a kontrolu
  • Ploutve s hydrofilním povlakem pro lepší odtok vody
  • Výměník je snadno přístupný pro čištění přes vyjímatelné odkapávací misky
  • Hygienicky certifikován ILH Berlíně v Německu

Cena za ks (bez DPH): -

Cena za ks (s DPH): -

poptávkapříslušenství

Použití

PGDX jsou používány pro centrální chlazení větraného vzduchu ve větracích systémech.

Funkce

PGDX se používá také pro individuální chlazení vzduchu přiváděného do jednotlivých místností (zón). PGDX je určen pro instalaci v horizontálním potrubí s prouděním vzduchu v obou směrech (reverzibilní vyměník).

Provedení

  • Kryt je vyroben z Aluzinc potaženého ocelového plechu, AZ 185.
  • Výměník se skládá z měděných trubek a hliníkových lamel s hydrofilním povlakem. Odkapávací miska z nerezové oceli na kondenzát, kolekce s vnitřním závitem G ½ " připojení odvodu.
  • Vyjímatelná odkapávací miska pro kontrolu a čištění výměníku.
  • Max. Provozní tlak: 3,34 Mpa (33,4 bar)
  • Zkušební tlak: 4,8 Mpa (48 bar)
  • Vyměník je tlakově zkoušen a testován na těsnost.
  • Max. množství vzduchu: 4.030 m³/h při 135 Pa (tlaková ztráta)
  • Chlazení: 16,9 kW R410A při 30°C 50% RV
  • Připojení: 700mm x 400mm
  • Výrobce / Dodavatel: VEAB Heat Tech AB
  • Přehled funkce: potrubní, topení, chlazení

Instalace

Doporučuje se, aby odlučovač kapek byl na výstupní straně výměníku v případě, že rychlost proudění vzduchu je vyšší než 2,5 m/s. Tím se zabrání, aby kapky vody byly strženy proudem vzduchu ven do potrubního systému. Nahromaděná voda je vypouštěna přes nerezovou ocel odkapáváním kondenzátu. Eliminátor kapek je snadno přístupný, když je odkapávací miska odstraněna. Eliminátor kapek je nutné objednat zvlášť.

Příslušenství

Obrázek
Název / Popis
Měrná jednotka
Cena s DPH
Termín
DE 70x40
DE 70x40
Eliminátor kapek
Měrná jednotka: ks
Cena: -
Termín: 1-2 týdny
