AM 300
ErP conform (NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018)
Deskový protiproudý výměník
EC (elektronicky komutovaný) motor. Vyšší účinnost než standardní indukční motor a snadno ovladatelný.
Uzavírací klapka
Filtr snižuje zatížení vzduchu o částice a aerosoly
AM 300 HHBB-CF rozměry
AM 300 VVBB-CF rozměry
AM 300 SHBB-CF rozměry

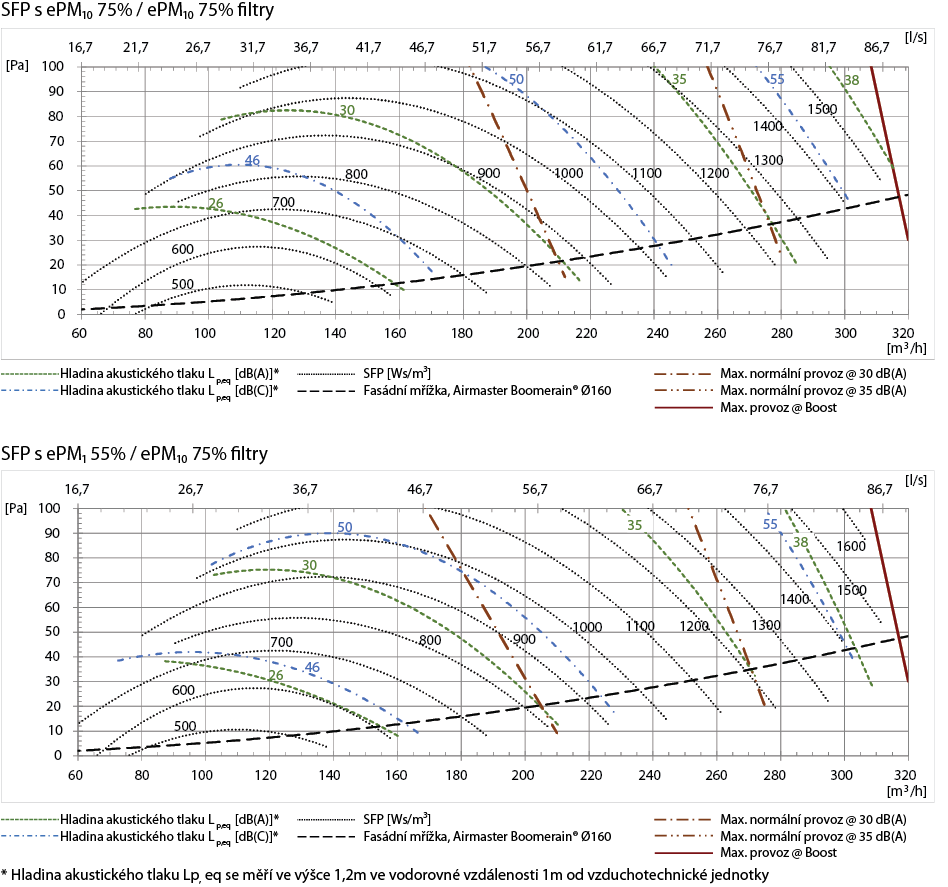

AM 300 výkon
AM 300 hluk a účinnost
AM 300 distribuce
AM 300 možnosti provedení
AM 300 možnosti provedení
AM 300 schéma
Airlinq® BMS

AM 300 Základní jednotka

Rekuperační jednotka - deskový protiproudý výměník, uzavírací klapka, EC motor, do 40°C, filtr, proměnnými otáčkami, podstropní provedení, vnitřní provedení
  • Kompaktní jednotka s velmi jednoduchou instalací
  • Extrémně nízká hladina hluku (vhodné pro učebny, kanceláře a další prostory) bez dalších akustických úprav
  • Možnost instalace dvěma osobami během 4 hodin
  • Vysoká účinnost až 96%
  • EC motory

Cena za ks (bez DPH): -

Cena za ks (s DPH): -

poptávkapříslušenství

Použití

Decentralizovaná rekuperační jednotka s vysokou účinností. Kompaktní jednotka je ideální pro stávající i nové školy, kanceláře a další prostory, kde je potřeba instalovat zařízení s minimální hlučností.

Funkce

Airmaster AM řada decentralizovaných rekuperačních vzduchotechnických jednotek, byla vyvinuta s ideou pro použití ve školách a kancelářích. Jednotky jsou plně samostatné a nevyžadují žádné další doplnění včetně akustického utlumení nebo akustických krytů. Jednotky lze instalovat na jakémkoliv místě místnosti v řádu asi 4 hodin. To znamená, že zařízení může být instalováno ve třídách, zatímco zbytek školy je stále v provozu. AM jednotky mají výměníky tepla s vysokou účinností a ohřívače které zajišťují ochranu proti zamrznutí, umožňující celoroční provoz. Také uvnitř zařízení je čidlo CO2, které vyhodnocuje výkon větrání na počet osob a zajistí, aby v místnosti se zbytečně nevětralo. Každá místnost je automaticky řízena s potřebou minimální dohledu.

Provedení

  • Panely jednotky je dodávány i v základním barevném provedení (RAL9010). Možnost dodání i v jiném barevném odstínu.
  • Dálkové ovládání je možné připojit k počítači pomocí USB, pro pokročilé nastavení a ukládání dat. Softwarový nástroj je volně ke stažení.
  • obsluha ze spodní strany
  • Třída úniku vzduchu L2 podle EN1886
  • Max. množství vzduchu: 315 Boost 275 / 210 m³/h při 30 Pa
  • Elektrické napětí: 1/N/PE 230 V proud 1,45 A
  • Výkon motoru(ů): 175 W
  • Stupně rychlostí: Proměnnými otáčkami
  • Účinnost rekuperace až. : 87%
  • Maximální teplota vzduchu / oblast: 40°C / 40°C
  • Hladina hluku: 35 / 30 LpA Hladina akustického tlaku v 1m doba dozvuku 0,9s
  • Váha: 85 kg
  • Připojení: Ø160mm
  • Výrobce / Dodavatel: Airmaster A/S
  • Číslo dílu výrobce: 9000300001
  • Regulační systém: Elektronický regulační systém, vhodný pro místní zobrazení typu ORBIT nebo VIVA, je-li třeba. Standardně lze připojit k systému Airlinq BMS nebo k počítači pro konfiguraci pomocí portu USB-mini B pomocí softwaru USERTOOL nebo SERVICETOOL.
  • Integrovaný záznamník výkonu a stavu. Může být přístupný pomocí softwaru SERVICETOOL.
  • Systém Airlinq BMS. Může připojit až 20 jednotek a ovládat z jediného displeje ORBIT. Jednotky lze seskupit do místností a sdílet senzory. Konfiguraci lze provést v době objednávky nebo pomocí softwaru USERTOOL.
  • Programovatelné digitální vstupy. Například externí startovací signál, signál boost nebo nouzové zastavení.
  • Volitelný přídavný komunikační modul může být vybaven pro jeden z Airlinq Online, Modbus RTU RS485, KNX, BACnetTM IP, BACnetTM MS / TP a LON
  • Programovatelné 7-denní hodiny včetně nastavení průtoku a teploty.
  • Hodiny nočního chlazení včetně nastavení průtoku a teploty.
  • Regulace elektrického předehřívače pokud je instalován.
  • Regulace přídavného elektrického nebo teplovodního ohřívače, pokud je instalován.
  • Automatická regulace obtoku.
  • Protimrazová ochrana rekuperátoru s předehřívačem nebo bez něho.
  • Regulace chladícího modulu, pokud je instalován.
  • Když je vybaven jednotkou snímače kvality vzduchu, automaticky upravuje průtok vzduchu. Možnost automatického spouštění jednotky při poklesu kvality vzduchu.
  • Monitorování plovákového spínače kondenzace včetně aktivace algoritmu odpařování. Blokovací operace, pokud kondenzát není odstraněn.
  • NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
  • SEC, vypočtená pro průměrné klimatické podmínky (Chladné / Průměrné / Teplé): -78,6 / -40,8 / -16,6 kWh/(m².a), třídy spotřeby energie A (2016)
  • Deklarovaná typologie: RVU Obousměrná
  • Typ pohonu: Proměnnými otáčkami
  • Typ systému zpětného získávání tepla: Rekuperační
  • Účinnost rekuperace při referenční průtoku (vyvážené): 83%
  • Elektrický příkon pohonu ventilátoru včetně zařízení pro ovládání motoru při maximálním průtoku: 95W
  • Hladina akustického výkonu vyzařovaného skříní: 40 LwA
  • Referenční průtok: 0,057 m³/s
  • Referenční tlakový rozdíl: 20 Pa
  • SPI: 950 W/(m³/h)
  • Řízení větrání [CTRL]: 0,65
  • Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 2% při 250 Pa / 2% při 100 Pa
  • Směšovací poměr bezpotrubních obousměrných větracích jednotek (%): Max. 5
  • Citlivost proudu vzduchu na kolísání tlaku při + 20 Pa a – 20 Pa: +/- 3,7 m³/h
  • Vnitřní / venkovní vzduchotěsnost: 1,5 m³/h
  • Přehled funkce: deskový protiproudý výměník, tepelný obtok, uzavírací klapka, regulace, EC motor, do 40°C, filtr, proměnnými otáčkami, podstropní provedení, vnitřní provedení, obsluha ze spodní strany

Údržba

Po odstranění krytu máte přístup k obsluze jednotky. Čištění nebo výměna filtrů se zobrazí na displeji. Chcete-li zachovat výkon jednotky doporučujeme pravidelné čištění jednotky a jejich komponentů.

Instalace

Montáž: Instalace zařízení pomocí vhodného zvedacího zařízení trvá přibližně 4 hodiny. K dispozici jsou montážní konzoly pro podporu stěny a stropu. Jednotky AM 500 a AM 800 lze specifikovat v různých konfiguracích. To musí být definováno v době objednávky. Potrubí pro přívod a odvod čerstvého vzduchu by mělo být umístěno na vnější straně s minimálním sklonem 1 °. Venkovní mřížky (žaluzie) jsou k dispozici jako příslušenství.

Kondenzace: Kondenzační zásobník je standardně zaslepení a monitorován plovákovým spínačem. Pokud se hromadí nadměrné množství kondenzátu, pokusí se jednotka podpořit odpařování extraktu. Pokud hladina neklesne, jednotka se zastaví. Kondenzační miska může být připojena k drenážnímu systému vhodným spádem na sifon. Alternativně může být jednotka dodávána s kondenzačním čerpadlem. Mějte na paměti, že toto čerpadlo by mělo být také připojeno pomocí sifonu.

Elektrické: Jednotky s jednofázovým připojením jsou dodávány s připraveným napájecím kabelem 3 m. Pokud je uveden displej, bude také dodán kabel 6 m. V případě AM 150 může být standardní elektrická zástrčka dodána předinstalovaná.

Příslušenství

Obrázek
Název / Popis
Měrná jednotka
Cena s DPH
Termín
Trouba 160mm x 2000mm
Trouba 160mm x 2000mm
Izolovaný EPE potrubní systém - Ø160mm
Měrná jednotka: ks
Cena: 1 286,23 Kč
Termín: skladem
Oblouk 160mmx45°
Oblouk 160mmx45°
Izolovaný EPE potrubní systém - Ø160mm
Měrná jednotka: ks
Cena: 209,33 Kč
Termín: skladem
Oblouk 160mmx90°
Oblouk 160mmx90°
Izolovaný EPE potrubní systém - Ø160mm
Měrná jednotka: ks
Cena: 341,22 Kč
Termín: skladem
Vsuvka 160mm
Vsuvka 160mm
Izolovaný EPE potrubní systém - Ø160mm
Měrná jednotka: ks
Cena: 139,15 Kč
Termín: skladem
Montážní spona 160mm
Montážní spona 160mm
Izolovaný EPE potrubní systém - Ø160mm
Měrná jednotka: ks
Cena: 99,22 Kč
Termín: skladem
VIVA
VIVA
Airlinq ovládací panel
Měrná jednotka: ks
Cena: -
Termín: na dotaz
ORBIT
ORBIT
Airlinq ovládací panel
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AML 300, 500, 800 ICO
AML 300, 500, 800 ICO
Integrovaný čidlo CO2
Měrná jednotka: ks
Cena: -
Termín: na dotaz
Airlinq® BMS
Airlinq® BMS
Airlinq BMS programování
Měrná jednotka: ks
Cena: -
Termín: na dotaz
Střešní nástavec 160mm HR-WTW ČERNÝ
Střešní nástavec 160mm HR-WTW ČERNÝ
Izolovaný EPE potrubní systém - Ø160mm
Měrná jednotka: ks
Cena: 2 444,20 Kč
Termín: skladem
Střešní nástavec 160mm HR-WTW ČERVENÝ
Střešní nástavec 160mm HR-WTW ČERVENÝ
Izolovaný EPE potrubní systém - Ø160mm
Měrná jednotka: ks
Cena: 2 440,57 Kč
Termín: 1-2 týdny
Sání / Výfuk 160mm ČERNÝ
Sání / Výfuk 160mm ČERNÝ
Izolovaný EPE potrubní systém - Ø160mm
Měrná jednotka: ks
Cena: 3 077,03 Kč
Termín: 1-2 týdny
Sání / Výfuk 160mm BÍLÝ
Sání / Výfuk 160mm BÍLÝ
Izolovaný EPE potrubní systém - Ø160mm
Měrná jednotka: ks
Cena: 3 461,81 Kč
Termín: 1-2 týdny
Parozábrana, Ø80-Ø200
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AML K
AML K
Modul, KNX®, L
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AML M
AML M
Modul, MODBUS® RTU RS485, L
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AML L
AML L
Modul, LON®, L
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AML B1
AML B1
Modul, BACnetTM IP, L
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AML B2
AML B2
Modul, BACnetTM MS/TP, L
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AML BMS module, Airlinq® Online Stand-alone, L
AML BMS module, Airlinq® Online Stand-alone, L
AML BMS modul, Airlinq® Online Stand-alone s ethernet připojení, L
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AML BMS module, Airlinq® Online, L
AML BMS module, Airlinq® Online, L
Airlinq Web server s ethernet připojení
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM300 ePM10 50% (M5) / ePM10 50% (M5) SADA
Měrná jednotka: ks
Cena: 1 474,99 Kč
Termín: skladem
AM 300 HHBB
AM 300 HHBB
Provedení HHBB
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 VVBB
AM 300 VVBB
Provedení VVBB
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 SSBB
AM 300 SSBB
Provedení SSBB
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 SHBB
AM 300 SHBB
Provedení SHBB
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 HSBB
AM 300 HSBB
Provedení HSBB
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 HHBDE
AM 300 HHBDE
Provedení HHBDE
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 VVBDE
AM 300 VVBDE
Provedení VVBDE
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 SSBDE
AM 300 SSBDE
Provedení SSBDE
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 SHBDE
AM 300 SHBDE
Provedení SHBDE
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 HSBDE
AM 300 HSBDE
Provedení HSBDE
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 HHDIB
AM 300 HHDIB
Provedení HHDIB
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 VVDIB
AM 300 VVDIB
Provedení VVDIB
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 SSDIB
AM 300 SSDIB
Provedení SSDIB
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 SHDIB
AM 300 SHDIB
Provedení SHDIB
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 HSDIB
AM 300 HSDIB
Provedení HSDIB
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 HHDIDE
AM 300 HHDIDE
Provedení HHDIDE
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 VVDIDE
AM 300 VVDIDE
Provedení VVDIDE
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 SSDIDE
AM 300 SSDIDE
Provedení SSDIDE
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 SHDIDE
AM 300 SHDIDE
Provedení SHDIDE
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 HSDIDE
AM 300 HSDIDE
Provedení HSDIDE
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 Back panel
AM 300 Back panel
Zadní dekorativní panel
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 150/300 Wall/ceiling frame
AM 150/300 Wall/ceiling frame
Nástěnný / stropní rám
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 CF
AM 300 CF
Stopní rám
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 WCHS
AM 300 WCHS
Vodní dohřev
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 PHS
AM 300 PHS
Elektrický předehřívač
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 CH
AM 300 CH
Elektrický dohřev
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 PHS + CH
AM 300 PHS + CH
Elektrický předehřívač a dohřev
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 IRH
AM 300 IRH
Integrovaný čidlo vlhkost
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM Boomerain® Ø160-1
AM Boomerain® Ø160-1
Nízká tlaková ztráta fasádní mřížka (1ks)
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 IPIR
AM 300 IPIR
Integrovaný čidlo CO2
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM 300 CP
AM 300 CP
Čerpadlo kondenzátu
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AML 300, 500, 800 ICOVOC
AML 300, 500, 800 ICOVOC
Integrovaný čidlo CO2 a TVOC
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AM300 ePM1 55% (F7) / ePM10 50% (M5) SADA
Měrná jednotka: ks
Cena: 1 886,39 Kč
Termín: na dotaz
AM300 ePM1 80% (F9) / ePM10 50% (M5) SADA
Měrná jednotka: ks
Cena: 2 572,46 Kč
Termín: na dotaz
